Während unseres
letzten Aufenthaltes in Gozo führten wir jeden Tag 2
Tauchgänge
in Tiefen zwischen 50 und 70 m durch. Mich interessierte, wie sich
gerade
die langsamen Kompartimente bei einem solchen Tauchverhalten
sättigen
und entsättigen. Da VD nur für die Berechnung von
Wiederholungs-TG
in relativ kleinem Zeitrahmen ausgelegt ist (max. 6000 min.), habe ich
den Funktionsumfang der Software erweitert. Es lassen sich nun auch
Tauchgangsserien
über mehrere Tage hinweg berechnen, alledings gibt es dafür
keine
grafische Ausgabe innerhalb VD selbst. Man ist also auf
Analysewerkzeuge
wie
MS Excel
angewiesen. Die Ausgabedaten werden von VD in ASCII-Form
(Dateiformat .txt mit Tabulator als Spaltentrenner) abgespeichert.
|
Wie berechnet
man eine Tauchgangsserie?

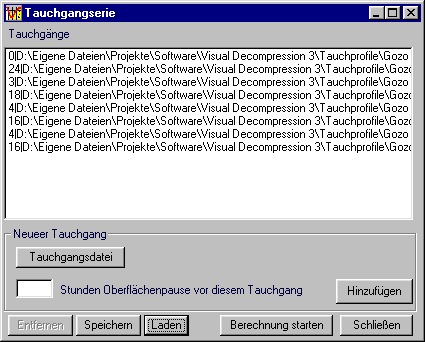

Alle TG der anzulegenden Serie müssen als VD-Tauchgangsdatei (.vdp) vorliegen. Mit der Funktion Tauchprofil => Tauchgangsserie werden sie zusammengesetzt (siehe rechts). Man wählt dabei immer eine .vdp-Datei (Schaltfläche Tauchgangsdatei ) aus, legt die Dauer der Oberflächenpause vor dem TG fest und klickt dann auf Hinzufügen . Hat man das Zusammenstellen der Seriendefinition beendet, so speichert man die Serie als ASCII-Datei im .txt-Format ab um sie später wieder verwenden zu können. Der Aufbau der Datei mit der Seriendefinition ist ebenfalls extrem einfach [Zeit OFP vor dem TG][Pipe-Zeichen][Vollständiger Dateiname] , alles ohne Leerzeichen. Anschließend legt man den Namen der Ausgabedatei (ebenfalls .txt-Format) fest und startet die Berechnung. |
|

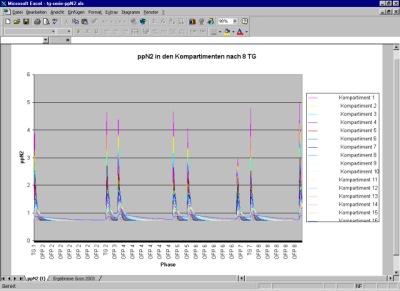

Mit Excel kann man dann aus der Tabelle ein grafisches Ergebnis wie dieses erhalten:
Außerdem kann man die Tabelle selbst um die Berechnung des gerade noch zulässigen minimalen Umgebungsdruckes ergänzen (Details und Rechenweg siehe hier ).
Struktur der Ausgabe:
Es wird eine ASCII-Tabelle erzeugt, die durch Tabulatorzeichen (Chr(9)) die einzelnen Spalten trennt. Der Aufbau dieser Tabelle gibt folgende Daten wieder (Spalten von links nach rechts):
Phase (Oberflächenpause
OFP oder Tauchgang TG durchnummeriert)
Gesamtzeit
in Minuten
ppN
2
in
Kompatiment 1
ppN
2
in
Kompatiment 2
....
ppN
2
in
Kompatiment 16
