Der Selbstbau-Tauchcomputer

Schaltpläne für den SBTC und Peripherie

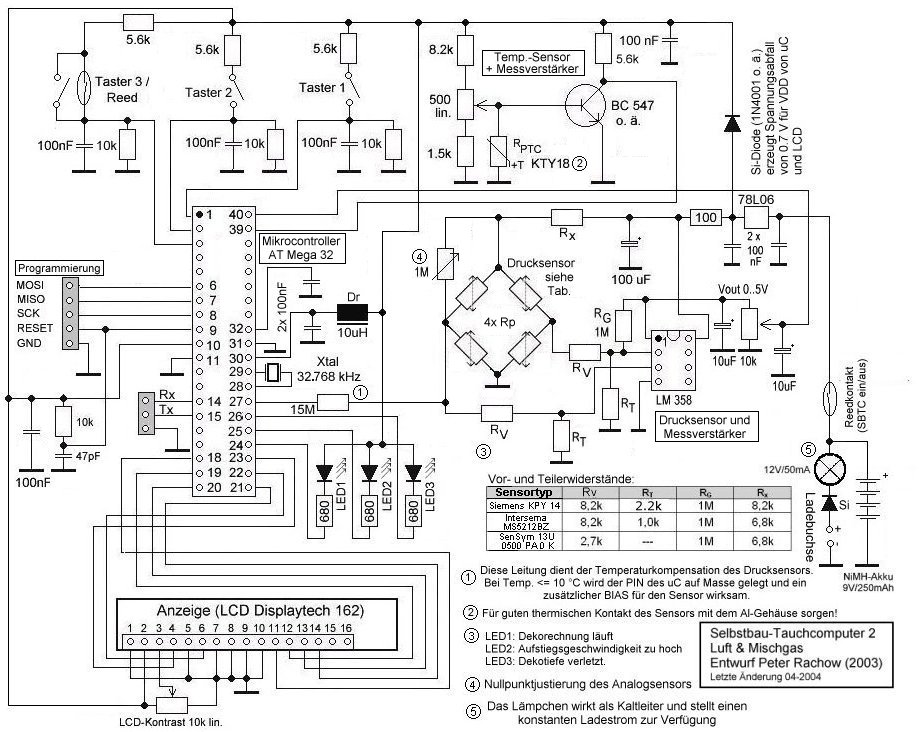

SBTC3b (2008/2011)  SBTC2 (2003) Modem für Anschluss an den PC (RS232)

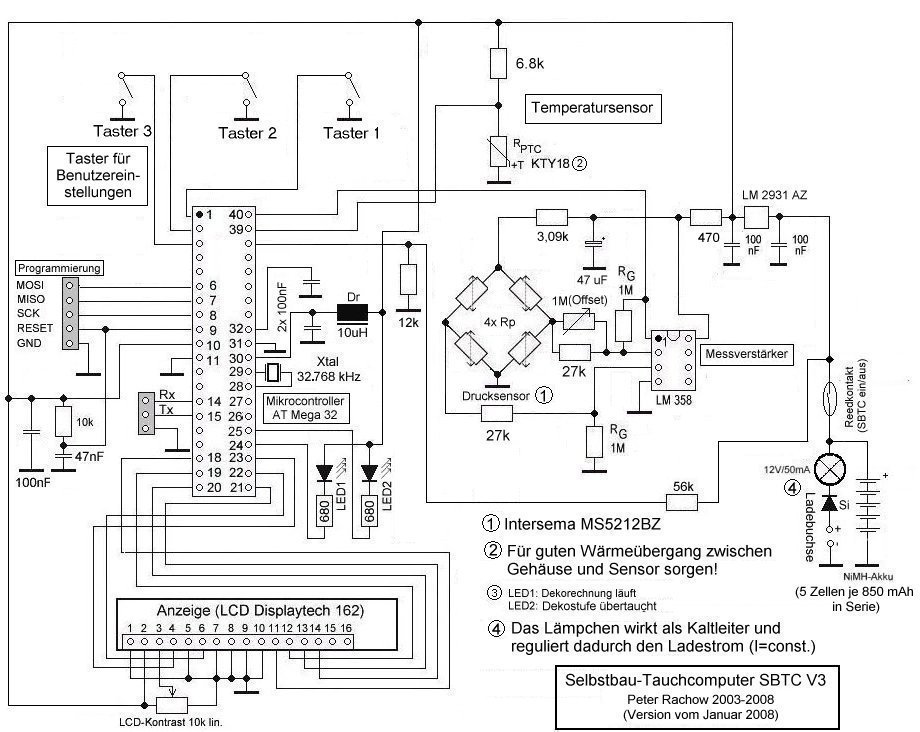

Der Schaltplan des SBTC3b (2008)

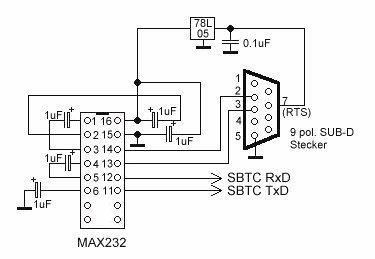

Der Schaltplan des Modems für die Datenkommunikation

• Die Betriebsspannung des Modems wird aus der Leitung DTR (Data Terminal Ready) der seriellen Schnittstelle generiert. Diese Leitung muss dazu auf "Hi" gesetzt werden.
• Die Masseleitungen des SBTC, des MAX232 und der ser. Schnittstelle sind zu verbinden!
